제품소개

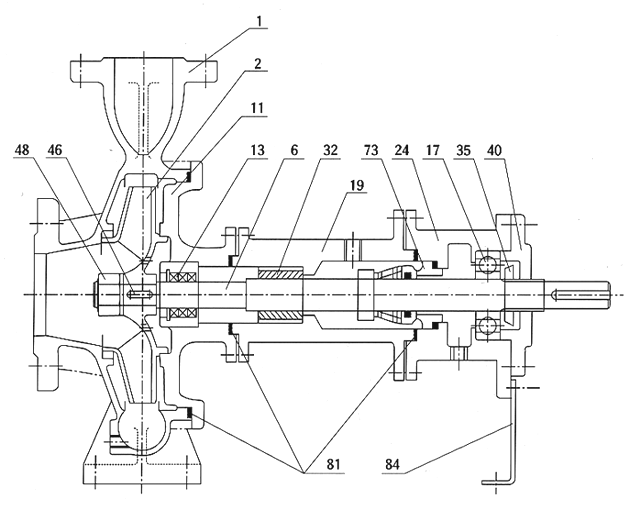

· 단단 수평 원심 볼류트 펌프의 구조로서 유지 보수가 간단하다.
· 일반 원심펌프의 분해 방식과 동일하여 부품의 분해가 용이하다.
· 베어링 하우징이 견고함으로 펌프의 수명이 길다.
· 내열성이 좋은 자재 사용 및 구조를 채택하여 최대온도 350℃까지 사용이 가능하다.
· 자연 공랭식 냉각 방식의 씰링 방식이다.
· M/SEAL 의 내장 형식에 의해 온도가 감소되어 베어링과 M/SEAL의 기능에 무리를 주지 않는다.
· 바란스 타입의 M/SEAL을 장착하여 스타핑 박스는 M/SEAL앞에 위치하여 M/SEAL 고장시에도 스타핑 박스의 기능으로 많은 누수를 방지한다.
· 축방향의 하중은 임펠러 바란스 홀에 의하여 감소하며 축은 두 개의 베어링이 장착되어 있다.
· 하나의 메탈베어링은 펌프쪽에 그리고 한 개의 베어링은 모타쪽에 설치된다.
· 화학 및 제약 산업
· 건조기기 및 회전기기, 멸균기, 반응탱크, 합성섬유
· 플라스틱, 도료원료 생산공장, 점도성 액체저장 시설공장
· 식품산업 - 제과 오픈의 가열, 지방산, 식용유, 글리세린, 건조풀의 생산공장
· 섬유, 피혁, 제지산업 - 인쇄시 약품 가열, 챔버와 실린더의 건조
· 고무 플라스틱 산업- 프레스 및 자동주입 몰딩기계의 가열 등
· 페인트 및 도료 산업 - 교반 믹싱 용기의 가열 등
· 도로 포장제 산업 - 저장탱크 및 유조차의 가열, 고점도 오일의 가열, 아스팔트 처리 액체와 지붕 마감 액체의 가열에 사용
· 세탁산업 - 건조기, 주름제거기, 자동 다림장치의 가열 등
· 그 외에 금속산업, 전기 전자산업, 목재산업, 건설 산업에 다양하게 적용된다.
항목 | ||
최대유량범위(㎥/HR) | 200 | |
최대양정(m) | 100 | |
최고작동압력(m) | 150 | |
최고오일온도℃ | 350 | |
씰링 방법 | M/SEAL | |
플랜지(FLANGE) | Ratings | 10Kg/㎠ |
Facing | RF FF | |
임펠러 구조 | CLOSE TYPE | |
회전수(rpm) | 1750rpm, 3500rpm | |
플랜지위치 (FLANGE) | 흡입플랜지 | END SUCTION |
토출플랜지 | TOP DISCHARGE | |
UNIT(M/M) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
